Постоји пет врста лежајева који се обично користе у вретенима алатних машина: куглични лежајеви са дубоким жлебовима, куглични лежајеви са угаоним додиром, двосмерни угаони контактни куглични лежајеви, дворедни цилиндрични ваљкасти лежајеви и конусни ваљкасти лежајеви.
Куглични лежајеви са дубоким утором: Ова врста лежаја се генерално користи само за подношење радијалног оптерећења. Будући да зазор није подесив, често се користи у случајевима који захтевају ниску тачност и не захтевају преднапрезање, као што су обична вретена машине за бушење.
2. Угаони контактни куглични лежајевиможе поднети радијална и аксијална оптерећења истовремено. Пошто ће изазвати унутрашњу аксијалну силу када подносе радијална оптерећења, треба их инсталирати и користити. Методе конфигурације су [ГГ] куот; бацк-то-бацк [ГГ] куот; и [ГГ] "лицем у лице [ГГ" ". , [ГГ] тандем [ГГ] куот; и [ГГ] "више [ГГ]" итд., а крутост вретена може се побољшати претходним затезањем. Ова врста лежаја има три контактна угла од 15 °, 25 ° и 40 °. Б7000ЦИ високо прецизни угаони контактни куглични лежај са контактним углом од 15 ° посебан је лежај посебно дизајниран за вретено брзе брусилице. Лежај има унутрашњу конструкцију. Поред промене, прстенови и котрљајући елементи израђени су од висококвалитетног челика са електро трошком. Материјал кавеза је фенолна ламинирана цевна тканина, са толеранционим нивоима 5, 4 и 2. Због тога ова врста лежаја има високе тачност ротације и гранична брзина, ниско трење и пораст ниске температуре.
3. Угаони контактни куглични лежајеви са двосмерним потискомобично користе двостране потисне угаоне контактне кугличне лежајеве типа 230.000, са контактним углом од 60 °, које држи прстен седишта са отворима за подмазивање, два прстена вратила, одстојни прстен и два комплета челичних куглица. Компоненте оквира. Избором одговарајуће висине одстојника лежајеви могу имати потребно преднапрезање након монтаже.
Ова врста лежаја може да поднесе двосмерно аксијално оптерећење, има добру крутост, пораст ниске температуре током нормалног подмазивања, велику брзину и лако се саставља и раставља. Као нова структура, тренутно се углавном користи за вретена као што су машине за брушење, стругови, машине за бушење, глодалице, машине за бушење итд. Горе се често комбинује са дворедним цилиндричним ваљкастим лежајевима који се користе.
4. Дворедни цилиндрични ваљкасти лежајевису у стању да издрже већа радијална оптерећења и дозволе веће брзине. Два реда ваљака у лежају распоређена су укрштено, учесталост флуктуације током ротације може се удвостручити у поређењу са једноредним лежајем, а амплитуда се смањује за 70%.
Постоје две врсте уобичајено коришћених лежајева овог типа: НН30/В33, НН30К/В33 две серије лежајева са ребрима на унутрашњем прстену и одвојивим спољним прстеном; ННУ49/В33, ННУ49К/В33 два серијска лежаја са ребрима на спољном прстену, унутрашњи Унутрашњи прстен се може одвојити. Унутрашњи прстен серије НН30К/В33 и ННУ49К/В33 има конусну рупу (конус 1:12), која је усклађена са конусним жлебом главног вратила. Унутрашњи прстен се може помицати аксијално како би се проширио унутрашњи прстен како би се смањио Мали зазор лежаја чак и претходно затегнути лежај. Цилиндрични лежајеви се обично монтирају на вруће како би се смањио зазор лежаја помоћу сметњи или да би се постигло претходно затезање. За лежајеве серије ННУ49 са одвојивим унутрашњим прстеном, стаза се обично обрађује након што је унутрашњи прстен опремљен вретеном како би се постигла велика прецизност ротације вретена.

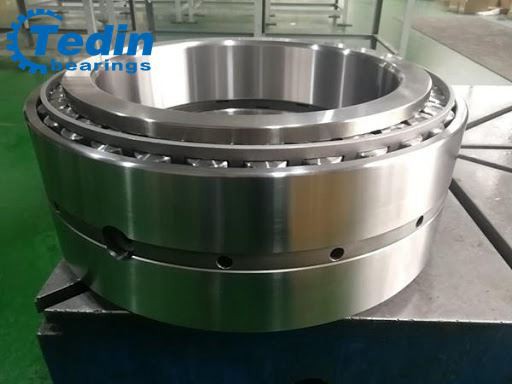

5. Конусни ваљкасти лежајевимогу поднијети радијална и аксијална оптерећења истовремено, а дворедни конусни ваљкасти лежајеви могу поднијети двосмјерна аксијална оптерећења.
Због трења клизања између великог краја конусног ваљка и ребра унутрашњег прстена, гранична брзина је често нижа од брзине цилиндричних ваљкастих лежајева исте величине. Шупљи конусни ваљкасти лежајеви могу користити уље за хлађење ваљака како би смањили пораст температуре и повећали дозвољену брзину. Међутим, процес производње ове врсте лежајева је компликован, а захтеви за систем подмазивања алатне машине су такође високи. Уопштено, користи се само на хоризонталном вретену са посебним захтевима.
