Уношење прекрижених ваљкастих лежајева

Ствари које требате знати о прекриженим ваљкама

Шта је прекрићено ваљак?

Укрштени лежај ваљка је високи - прецизно лежај који је пројектовао да подржирадијални, аксијални и тренутним оптерећењима истовремено. Уместо конвенционалне куглице или ваљкасте аранжман, користи цилиндричне ваљке постављене под правим углом (90 степени) међусобно између унутрашњих и спољних прстенова. Овај препознатљив дизајн пружа изузетну крутост и тачност док чува целокупну структуру компактни.

Кључне карактеристике укрштених ваљкастих лежајева

1. Ортогонални аранжман ваљка
   Цилиндрични ваљци су наизменично усклађени у окомито упутства, омогућавајући да се сила буду равномерно распоређене и уравнотежене у свим упутствима оптерећења.
2. Високо оптерећење - носивост
   За разлику од кугличних лежајева који се ослањају на тачку контакт, прекрижени лежајеви ваљкастим лежајевима, омогућавајући им да се рукује значајно веће оптерећења.
3. Компактна и крута структура:
   Упркос својој танке конфигурацији, ови лежајеви пружају изванредну чврстину и ротациону прецизност, чинећи их идеалним за апликације у којима је простор ограничен.
4. Глатка и стабилна ротација
   Оптимизовани ваљак и дизајн кавеза смањује трење, осигуравајући доследне, вибрације - слободне перформансе чак и под захтевним прецизним захтевима.
5. Свестраност:
   Појединачни прекрижени лежај ваљка може истовремено управљати радијалним, аксијалним и тренутним оптерећењима, смањујући потребу за вишеструким компонентима лежаја.



Главне врсте прекрижених ваљкастих лежајева



Укрштени ваљкасти лежајеви се могу класификовати на основу њиховихструктурни дизајниЗахтеви за пријаву. Главне категорије укључују:

Ра серија (Подели спољни прстен, интегрисани унутрашњи прстен, Утрал - танка врста)

• У поређењу са осталим прекриженим серијама ваљка, РА лежајеви су ултра - танки профил, лагане, свемир - дизајн штедње.

РБ серија (Сплит Вањски прстен, интегрисани унутрашњи прстен)

• Унутрашњи прстен је један - комад, док је спољни прстен подељен на две половине.
• Идеално за апликације које захтевају високу чврстину унутрашњег прстена, као што су ротирајуће осовине.

ЦРБ серија (Сплит Вањски прстен, интегрисани унутрашњи прстен)

• У поређењу са РА серијама, ЦРБ лежајеви су једноставне монтажне, јаче структуре, велика ригидност.

СКС серија (Сплит Вањски прстен, унутрашњи ротирање звона)

• СКС серија је слична типу РБ-а, која садржи подељени спољни прстен састављен од два сегмента обезбеђена три прстена за причвршћивање, док је унутрашњи прстен један - дизајн комада. Ова структура пружа високу чврстину и стабилну перформансу, чинећи СКС типу посебно погодне за апликације које захтевају високу ротациону тачност унутрашњег прстена.

КССУ серија (интегрисани у унутрашњост / спољни прстен)

• Постоје 2 врсте серије димензије, КССУ08 серије Унутрашњи пречник је Φ130 ~ Φ360мм, КССУ14 Сериес Иннер Пречник пречника је Φ344 ~ Φ1024мм.

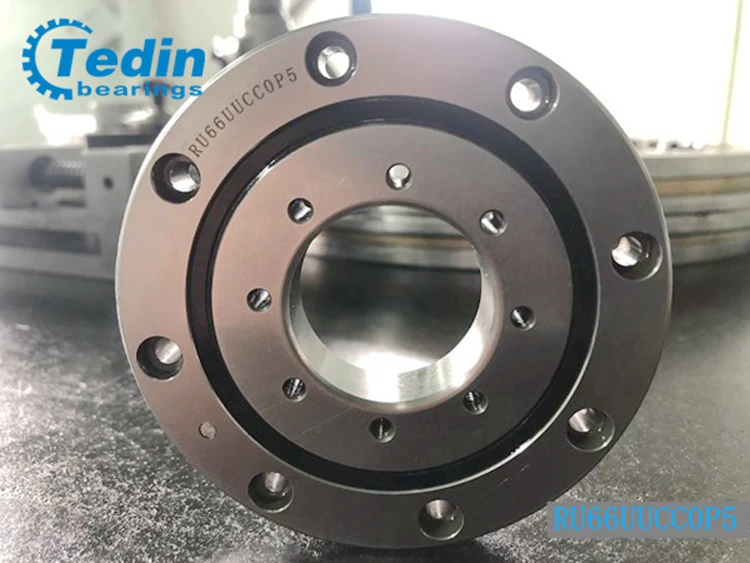

Ру серије (интегрисани унутрашњи / спољни прстен)

• Унутрашњи и спољни прстенови дизајнирани су као један - комадне структуре.
• Једноставан за монтирање директно без сложених прилагођавања.
• Висока чврстина и ротациона тачности.
• Погодно за апликације као што су окретни столови, механизми за индексирање и прецизно позиционирање.

ЦРБХ серија (интегрисани унутрашњи и спољни прстен, танки део)

• ТхеЦРБХ укрштени ваљакје компактан тип прекриженог рола који је дизајниран и са унутрашњим и вањским прстеновама направљеним као један - комад. Ваљци су уређени ортогонално у пресвећеном узорку и одвојени одстојним одстојницима, омогућавајући лежаја да се рукује радијалном, аксијалном и тренутном оптерећењем истовремено са високом чврстином.

Серија серије (Сплит унутрашњи прстен, интегрисани спољни прстен)

• Спољни прстен је један - комад, док је унутрашњи прстен подељен.
• Лакше се саставити ваљци и кавезе унутар лежаја.
• Погодно када је потребна велика крутост спољног прстена.

КСР серија (укрштени конусни ваљак)

• Има велики угао конуса и оптимизована геометрија за максимално распон и компактног дизајна.
• То испоручујеВисока тачности ротације, Јаки нагибни тренутак отпорностиВисок - перформансе брзине, идеално заРотациони столови у вертикалним обравним центрима, досадним млиновима и брусилицама.



Укрштени параметри производа са ваљкама

Модел РА / РБ / ЦРБ / СКС

(Одвојиви спољни прстен, Тип за ротацију унутрашњег звона)

производи
Модел / тип	По	Рб	Црван	Ск
Карактеристике	Ултрал - танка врста Еквивалентни модел: КРБС Тип	Основни модел, еквивалентни модел: ЦРБ тип, НРКСТ Тип	Еквивалентни модел: РБ тип	Мањи одељци од РБ серије
Опсег унутрашњег пречника (ИД)	Φ50-Φ200мм	Φ20-Φ1250ммм	Φ30-Φ800мм	Φ70-Φ500мм
Опсег спољног пречника (ОД)	Φ66-Φ226мм	Φ36-Φ1500мм	Φ55-Φ1030мм	Φ90-Φ620мм
Ширина (х)	8 мм / 13 мм	8мм-110мм	10мм-100мм	10 мм-56 мм
Печат	Отворени тип / запечаћени (УУ опционо)	Отворени тип / запечаћени (УУ опционо)	Отворени тип / запечаћени (УУ опционо)	Отворен тип
Прецизна оцена	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Материјал	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6
Зрачење	ЦЦ0, Ц0,	ЦЦ0, Ц0,	ЦЦ0, Ц0,	ЦЦ0, Ц0,
Површински третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман
Радна температура	-20 степени -80 степени	-20 степени -80 степени	-20 степени -80 степени	-20 степени -80 степени



Укрштени параметри производа са ваљкама

Модел РУ / КССУ / ЦРБХ / КСУ

(Интегрисани у унутрашњост / спољни прстен,и за унутрашње - ротацију звона и спољашњости - ротацију звона)

производи
Модел / тип	Ру	Ксу	ЦРБХ	Ксу
Карактеристике	Са монтажним рупама Еквивалентни тип: ЦРБФ тип	КССУ08 серија, КССУ14 серија, са рупама за монтажу	Компактни тип ру су серије	Са монтажним рупама
Опсег унутрашњег пречника (ИД)	Φ20-Φ350мм	КССУ08: Φ130 ~ Φ360мм; КССУ14: Φ344 ~ Φ874мм	Φ20-Φ250мм	Φ40-Φ382мм
Опсег спољног пречника (ОД)	Φ70-Φ540мм	КССУ08: Φ205 ~ Φ435мм; КССУ14: Φ415 ~ Φ945мм	Φ36-Φ310мм	Φ112-Φ466мм
Ширина (х)	12-45мм	КССУ08: 25.4мм; КССУ14: 56мм	8-25мм	22-86мм
Печат	Уу - НБР печати на обе стране	Уу - НБР печати на обе стране	Отвори тип / УУ Тип заптивања	Уу - НБР печати на обе стране
Прецизна оцена	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Материјал	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6	ГЦР15 / 100ЦР6
Зрачење	ЦЦ0, Ц0,	ЦЦ0, Ц0,	ЦЦ0, Ц0,	ЦЦ0, Ц0,
Површински третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман	Анти - корозијски премаз: третман у црним оксидима, фосфатни третман
Радна температура	-20 степени -80 степени	-20 степени -80 степени	-20 степени -80 степени	-20 степени -80 степени



Укрштени параметри производа са ваљкама

Серија модела (одвојени унутрашњи прстен, са спољним прстеном)

производи
Карактеристике	Ре
Опсег унутрашњег пречника (ИД)	Φ40-Φ600мм
Опсег спољног пречника (ОД)	Φ65-Φ700мм
Ширина (х)	10-40 мм
Печат	Уу - НБР печати на обе стране
Прецизна оцена	P5,P4,P2
Материјал	ГЦР15 / 100ЦР6
Зрачење	ЦЦ0, Ц0,
Површински третман	Анти - корозијски премаз: Третман у црном оксиду, фосфатни третман
Радна температура	-20 степени -80 степени

Индустрије које послужују укрштеним ваљкастим лежајевима

Укрштени ваљкасти лежајеви имају компактну структуру која може да подржирадијални, аксијални и тренутним оптерећењима истовремено. Њихова висока чврстина, прецизност и простор - уштеда дизајна чине их неопходним у широком спектру индустрија.

1. Машински алати

У ЦНЦ-у обрадни центри, ротационе столове, машине за индексирање и главе вретена, укрштени ваљкасти лежајеви пружају глатку ротацију, одличну тачност позиционирања и продуженог радничког живота.

2 Роботика и аутоматизација

Спојеви робота, руке и прецизни системи за позиционирање имају користи од свог високо оптерећења капацитета и компактног дизајна, обезбеђујући стабилност и ефикасност у аутоматизованим производним окружењима.

3. Медицинска опрема

Од ЦТ скенера до хируршких робота и система за обраду слика, ови лежајеви гарантују прецизну ротацију и поузданост, које су критичне за безбедност пацијента и медицинску способност.

4. Аероспаце и одбрана

Радар антене, Системи сателитских комуникација, симулатори лета и трула за оружје траже лежајеве са изванредним чврстином и прецизношћу, чинећи прекрижени ваљкасти лежајеви преферирани избор.

5. полуводич и електроника

Опрема за руковање вафром, ЛЦД / ЛЕД производни производња и мерни инструменти ослањају се на њихово глатко кретање и високу тачност како би испунили захтеве Мицро - операција.

6 Прецизни мерни инструменти

Координиране мерне машине (ЦММ), оптички уређаји и високи - прецизне грамофоне користе укрштене ваљке за њихову врхунску тачност и крутост у осјетљивим апликацијама за тестирање.

7. Енергија и транспорт

Винд турбине и дискови и дискови за стонове, Железничка возила и морски навигациони системи зависе од трајности и оптерећења - носећих прекрижених ваљкастих лежајева како би се дуго проверило - појам.

Затражите цитат



Сценари о примјени укрштених ваљкастих лежајева



Укрштени ваљкасти лежајеви се широко користе у индустријама које захтевајуВисока прецизност, компактни дизајн и снажни капацитет оптерећења.

Машински алати

Индустријска аутоматизација

Медицинска опрема

Аероспаце и одбрана

Полуводич

Прецизно мерење

Машински алати

Семикондуктор и електроника

Зашто су укрштени ваљкасти лежајеви идеални за ЦНЦ Ротационе столове?



Укрштени ваљкасти лежајеви су кључна компонента у ЦНЦ ротационим столовима и другим прецизним машинама за машине, дизајниране да испоручујукрутост, висока тачност и дуг радни веку компактном облику.

1. Кључне предности

• Висока тачност и крутост- Ортогонални дизајн ваљка минимизира онов, омогућавајући микрону - тачност позиционирања нивоа.
• Компактна структура- Слим крст - Одељак омогућава висок капацитет оптерећења током штедње вриједног инсталационог простора.
• Тренутак отпорности на учитавање- Одличне перформансе под великим тренутцима нагињања, идеално за вертикалне струне и брусилице.
• Глатко високи - ротација брзине- Оптимизирана геометрија осигурава стабилност и тачност на брзим брзинама вретена.



2 Техничке нагласке

• Прелоад опције- лагано, средње или велико прескочно да бисте уравнотежили крутост и контролу покрета.
• Избори за уклањање- нула или негативно одобрење за прецизно ротационо позиционирање.
• Системи за подмазивање- Дуго - масноћа за масти или уље смањује време застоја за одржавање.
• Заштита за бртвљење- ефикасно од прашине, расхладне течности и резања течности у оштром обрадом окружења.



3. вредност - додате карактеристике

• Површински третмани- Црни оксид и други премази побољшавају Анти - РША и отпорност на хабање.
• Опције материјала- нехрђајући челик или хибридни керамички ваљци за захтевне или високе пријаве за брзину -.
• Прилагођена решења- Инжењерирани лежајеви за велике ротационе столове, компактне индексирајуће јединице или посебну опрему за аутоматизацију.

Шта је добро- познати произвођачи укрштених ваљкастих лежајева?



Тедин лежај је познат по свом одличном квалитету и поуздано након - продајне услуге, зарађује широко препознавање широм света и истичући и домаћа и међународним предузећима.

Затражите цитат

Који су проблеми у индустрији укрштени ваљкасти лежајеви реши?



Савремене индустрије захтевају икада виши нивоиПрецизност, поузданост и компактни дизајну њиховој опреми. Укрштени ваљкасти лежајеви су пројектовани да се баве овим изазовима у широком спектру апликација.

Ограничења простора у компакт машинама

Роботске руке, медицински уређаји и прецизни инструменти често делују у врло ограниченом простору. Укрштени ваљкасти лежајеви испоручују високу носивост и ригидност у танак профил, чинећи их идеалним решењем где се свака милиметар броји.

Руковање мулти - смерним теретама

Ротациони столови, ваздухопловни системи и тешке индустријске машине су изложени комбинованим радијалној, аксијалној и моменталној оптерећењу. Укрштени ваљкасти лежајеви могу истовремено да подрже све оне, елиминишући потребу за вишеструким врстама лежаја и поједностављивање система система.

Одржавање тачности под стресом

У индустријама као што су полуводичи, оптика и метрологија, чак и мале вибрације или шокови могу угрозити тачност. Крута структура прекрижених ваљкастих лежајева минимизира одступање и покретање, обезбеђујући доследну прецизност и глатко кретање.

Смањење одржавања и стања застоја

Континуирани рад је критичан у индустријским окружењима. Својим издржљивим грађевинским и дугом радном веком у захтевним теретима, прекрижени ваљкасти лежајеви смањују ризик од неочекиваних неуспеха, смањење трошкова одржавања и време застоја одржавања.

Осигуравање стабилности у оштрим условима

Апликације попут ветротурбина, морских навигацијских система и грађевинске машине захтевају компоненте које могу издржати шокове, силе нагиба и вибрације. Укрштени ваљкасти лежајеви пружају потребну стабилност и поузданост у овим изазовним условима.

Поједностављена монтажа

Многи укрштени типови лежаја садрже монтажне рупе директно на унутрашњим и вањским прстенима. Овај дизајн омогућава брзу, сигурну инсталацију, побољшање ефикасности у склопу опреме и одржавању.

Како одабрати одобрење укрштених ваљкастих лежајева?

Очишћење укрштеног ваљкасте лежаја игра критичну улогу у њеном наступу, директно утиче на тачност, крутост и радни век. Очишћење се обично мери мерином бирања и углавном је подељен у две главне категорије:

• Негативно одобрење(прелоад)
• Позитивно одобрење, који се може даље класификовати као мали или велики чишћење

Недостатак јединствених стандарда

За разлику од неких других врста лежајева, тренутно нема глобалног стандарда за дефинисање одобрења у прекриженим ваљкама. Уместо тога, произвођачи користе своје системе класификације, посебно радијалног и аксијалног одобрења.

• ТХК (РУ, РБ, РЕ серија):Очишћење је наведено на три нивоа -ЦЦ0 / Ц0 / Ц1, саЦЦ0 представља негативно одобрење.
• ИКО (ЦРБФ, ЦРБ, ЦРБХ серија):Одобрење је подељено уT1 / C1 / C2, саТ1 који одговара негативном одобрењу.

Важност одговарајућег избора за чишћење

Одабир исправног одобрења зависи од захтева за пријаву:

• Негативно одобрење (прелоад):Користи се када су потребне висока чврстина и тачност позиционирања, као што су у ЦНЦ ротационим столовима или мерна опрема.
• Мали позитивно одобрење:Погодно за апликације које захтевају глатко кретање у умереним оптерећењима.
• Велики позитиван чишћење:Примењено где се морају сместити термичка експанзија или велико учитавање.

Редовна инспекција и прилагођавање

Током рада, одобрење треба прегледати у редовним интервалима. Ако одобрење постане превелика, може се повећати тачност и вибрације. Ако је превисок, трење и стварање топлоте могу довести до превременог квара. Правовремено прилагођавање помаже одржавању перформанси, спречава квар машине и смањује ризик од оштећења опреме.

Како носивости материјали утичу на прекрићене перформансе лежаја?

Перформансе укрштеног лежаја у ваљку уско је повезана са материјалима који се користе у њеној изградњи. Избор материјала одређује критична својства као што су тврдоћа, отпорност на хабање, жилавост, заштита од корозије и стабилност димензија. Ови фактори директно утичу на радни век, тачност и поузданост у захтевним апликацијама.

1. Тврдоћа и отпорност на хабање

• Цхроме лежај челик:Најчешћи материјал, који нуди одличну тврдоћу и отпорност на хабање апликација са великим оптерећењем и брзином.
• Висок - Цхроме Цхроме Стеел:Доводи још већу тврдоћу и издржљивост, што је погодно за тешко - и висок - лежајеви брзине.
• Карбуризовани челик:Ствара очврснутог површинског слоја са добрим отпорностима на хабању и снагу удара, идеално за лежајеве изложене ударном оптерећењу.
• Керамика:Лагана, изузетно тешка, и са врло ниским трењем, керамика је преферирана у високим - брзинама и ниским [{1}} апликацијама трење.

2 Еластична граница и жилавост

• Еластична граница:Високо еластична граница спречава трајну деформацију тркача и ваљка под великим контактним стресом.
• Јачина:Осигурава да лежај може одупријети удар и ударну оптерећења без пуцања или ломљења током рада.

3. Својства отпорности на корозију и анти- рђа

• Нерђајући челик:Нуди врхунску отпорност на корозију, што га чини идеалним за употребу у преради, медицинској опреми и хемијској индустрији.
• Анти - заштита од хрђа:Од суштинског значака за складиштење и употребу у влажним или корозивним окружењима за одржавање перформанси и проширење радничког живота.

4. Друга критична својства материјала

• Димензионална стабилност:Осигурава доследну прецизност и тачну ротацију, чак и под флуктуацијама температуре.
• Механичка снага:Кавези за ношење морају да одржавају снагу и крутост да подрже ваљке под динамичним снагама.
• Машина способност:Материјали морају да омогуће прецизно сечење, брушење и термичко лечење да би се постигле потребне толеранције.

Резиме

Одабир праве материјала је неопходно за постизање дугог - трајања, високих - прецизних перформанси у прекриженим ваљкама. Исправан избор побољшава трајност, смањује одржавање и осигурава стабилност у апликацијама као што су мењачи, ЦНЦ Ротационе столове, високог - машине за брзину и индустријске аутоматизације.

Ко смо?

Тедин је аПоуздан произвођач и добављач прецизних лежајева, специјализован заУкрштени ваљкасти лежајеви, танак лежајеви - и конусни ваљкасти лежајеви. ПружамоВисок - прецизност, трајна решења за лежајевеЗа индустрије укључујућиМашински алати, роботика, ваздухопловство и индустријска аутоматизација.

Са фокусом наКвалитет, иновација и поузданост, наш тим се комбинујеНапредна технологија производњеса деценијама искуства да бисте испоручили производе који испуњавају највише стандардеТачност, перформансе и дуговечност.
