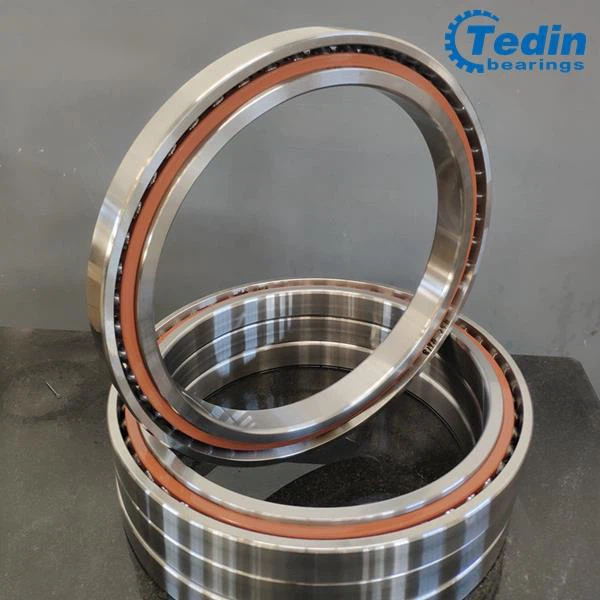

Лежајеви вретена
Као кључна компонента алатног строја, перформансе вретена директно ће утицати на прецизност ротације, брзину ротације, крутост, пораст температуре и буку машинске алатке, а затим ће утицати на квалитет обраде радног предмета.Тачност лежаја на вретену алатног строја треба да буде ИСОП5 или већа(П5 или П4 је ниво прецизности ИСО, обично од ниског до високог до П0 / П6 / П5 / П4 / П2).
Лежајеви вретена укључују кугличне лежајеве са кутним контактима, конусне котрљајне лежајеве и цилиндричне ваљкасте лежајеве.
1.Прецизни куглични лежајеви:
Прецизни кутни контактни куглични лежајеви се широко користе за алатне машине. Њихови котрљајући елементи су куглице, јер је тачкасти контакт (различит од линијског контакта котрљајућих лежајева), тако да може пружити већу брзину ротације, али уз мању топлоту и већу прецизност ротације.
Што се тиче контактног угла кутних контактних кугличних лежајева, тренутно су популарни контактни углови од 15 и 25, а обично контактни углови од 15 имају веће перформансе брзине ротације, а 25 имају већу аксијалну носивост. Будући да преднапрезање лежаја има велики утицај на примену прецизног кугличног лежаја са угаоним контактима, на пример, за велике оптерећења лежајева и велике крутости, углавном се користи средње или тешко преднапрезање лежаја. За неке брзе и прецизне примене, при раном одабиру лежајева, треба обратити пажњу на одабир одговарајућег преднапрезања. Да би се лако саставили, тренутно неки познати произвођачи лежајева у свету углавном нуде предње брушење за преднапрезање лежаја, што је обично познато као универзални упарени прецизни куглични лежајеви. Ова врста лежаја елиминише купца да прилагоди лежај пре уградње, чиме штеди време.
2. Дворедни цилиндрични ваљкасти лежајеви (НН тип):
У примени вретена алатних машина користе се и дворедни прецизни цилиндрични ваљкасти лежајеви, обично комбиновани са прецизним кутним контактним кугличним лежајевима или потисним лежајевима. Лежајеви овог типа могу да поднесу већа радијална оптерећења и веће брзине. Два реда ваљака у лежају су поређана попречно. Учесталост колебања је знатно повећана него код једноредног лежаја, а амплитуда је смањена за 60-70. Овај тип лежаја обично долази у два облика: НН30, НН30К, њихов унутрашњи прстен са прирубницом, спољни прстен се може одвојити; ННУ49, ННУ49К, њихов спољни прстен са прирубницом, унутрашњи прстен се може одвојити. Унутрашњи прстенови серија НН30К и ННУ49К имају конусне рупе (конус 1:12), који се подударају са конусним клипом вретена. Осовинско кретање унутрашњег прстена може проузроковати отицање унутрашњег прстена, тако да се зазор лежаја може смањити или чак унапред оптеретити (стање негативног зазора). Лежајеви са цилиндричним отворима су обично топло упаковани, уметак за интерференцију користи се за смањење зазора лежаја или лежај са предоптерећењем. За лежајеве серије ННУ49 са одвојивим унутрашњим прстеном, унутрашњи прстен је инсталиран са вретеном, а затим је клизалиште фино обрађено како би се побољшала тачност ротације вретена.
3.Прецизни конусни ваљкасти лежајеви:
У неким применама алатних машина са великим оптерећењем са одређеним захтевима за брзину, као што је млевење отпадака отковака, машина за жице нафтовода, стругова за тешке токове и глодалица, идеална је шема за одабир прецизних конусних ваљкастих лежајева. Будући да је ваљак конусног котрљајног лежаја дизајниран за линијски контакт, он може пружити високу крутост и носивост вретена. Поред тога, конусни ваљкасти лежај је врста чистог котрљајног дизајна који може смањити обртни обртни моменат и топлоту лежаја и осигурати брзину ротације и тачност вретена. Пошто конусни ваљкасти лежајеви могу да прилагоде аксијално преднапрезање (зазор) током уградње, ово омогућава купцима да боље оптимизују подешавање зазора лежаја током животног циклуса лежаја.
